Ang istraktura ng pagputol ng laser at pagtatasa ng prinsipyo ng pagtatrabaho

Ang mga makina ng pagputol ng laser ay mahusay na mga tool sa pagputol na malawakang ginagamit sa modernong pagmamanupaktura, lalo na para sa pagproseso ng mga metal, hindi metal, at iba't ibang mga materyales. Sa tumpak na disenyo ng istruktura at malakas na pag -andar, ang mga makina na ito ay maaaring makumpleto ang mga kumplikadong gawain sa pagputol na may mataas na katumpakan at bilis. Ang artikulong ito ay magbibigay ng isang malalim na pagsusuri ng mga pangunahing sangkap ng isang makina ng pagputol ng laser at ang kanilang mga pag-andar at prinsipyo.

1. Pangunahing sangkap ng isang makina ng pagputol ng laser

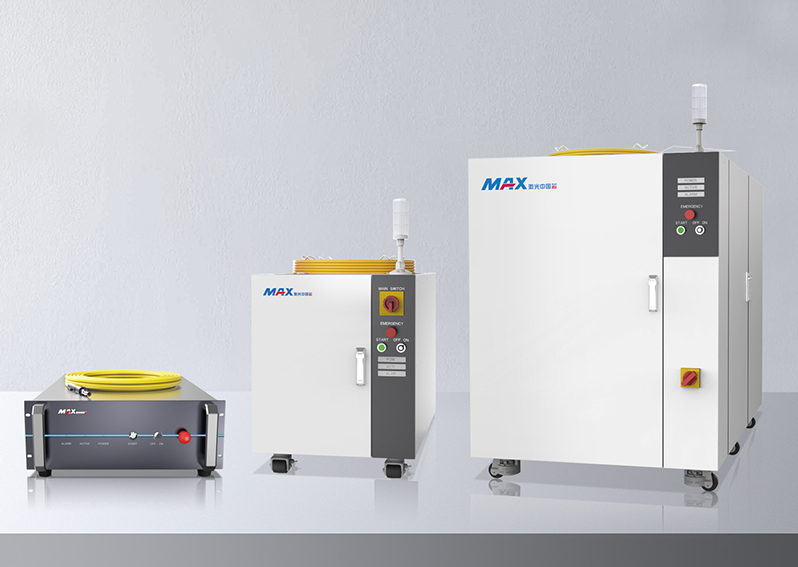

Laser Generator

Pag-andar: Ang Laser Generator ay ang pangunahing sangkap ng laser cutting machine, na responsable para sa paggawa ng mga high-energy laser beam.

Prinsipyo: Ang generator ng laser ay nagpapalabas ng high-intensity, monochromatic laser beam sa pamamagitan ng isang laser medium (tulad ng gas, solid, o semiconductor) sa ilalim ng pagkilos ng isang mapagkukunan ng paggulo. Ang mga karaniwang uri ng mga laser na ginamit sa mga makina ng pagputol ng laser ay may kasamang mga laser ng CO2 at mga laser ng hibla.

Optical System

Pag -andar: Ang optical system ay responsable para sa pagpapadala ng laser beam mula sa laser generator hanggang sa pagputol ng ulo at pag -aayos ng pokus ng laser at kalidad ng beam.

Prinsipyo: Ang optical system ay karaniwang may kasamang mga salamin, lente, at optical fibers. Ang laser beam ay ginagabayan at nakatuon sa mga sangkap na ito upang matiyak ang tumpak na pagpoposisyon at konsentrasyon ng laser. Ang mga machine ng pagputol ng laser ay gumagamit ng mga optical fibers upang direktang maipadala ang laser sa pagputol ng ulo, habang ang CO2 laser cutting machine ay gumagamit ng mga salamin upang maipadala ang laser sa lugar ng pagputol.

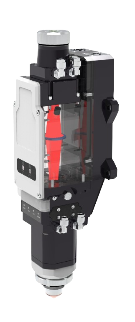

Pagputol ng ulo

Pag -andar: Ang pagputol ng ulo ay kumikilos bilang "tool" ng makina ng pagputol ng laser, na nakatuon ang laser beam papunta sa ibabaw ng workpiece habang kinokontrol din ang direksyon ng daloy ng gas.

Prinsipyo: Ang pagputol ng ulo ay naglalaman ng mga lente at pagtuon ng mga salamin upang ituon ang laser beam papunta sa pagputol ng lugar ng workpiece. Bilang karagdagan, ang pagputol ng ulo ay nilagyan ng isang pantulong na nozzle ng gas na pumutok ang layo ng tinunaw na metal upang matiyak ang maayos na paggupit at mataas na kalidad.

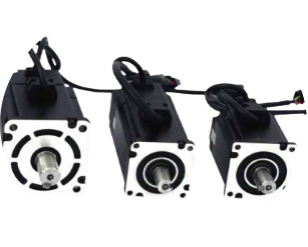

Sistema ng paggalaw

Pag-andar: Pinapayagan ng sistema ng paggalaw ang makina ng pagputol ng laser upang maisagawa ang tumpak na dalawang-dimensional o three-dimensional na paggalaw ng paggalaw sa ibabaw ng workpiece.

Prinsipyo: Ang sistema ng paggalaw ay binubuo ng mga drive motor, riles, servo motor, at mga sangkap ng paghahatid ng katumpakan. Sa pamamagitan ng isang numero ng control system (CNC), tinitiyak ng sistema ng paggalaw ang kilusang mataas na katumpakan ng ulo ng laser kasama ang X, Y, at Z axes, na ginagarantiyahan ang tumpak na pagkakahanay ng landas ng pagputol at workpiece.

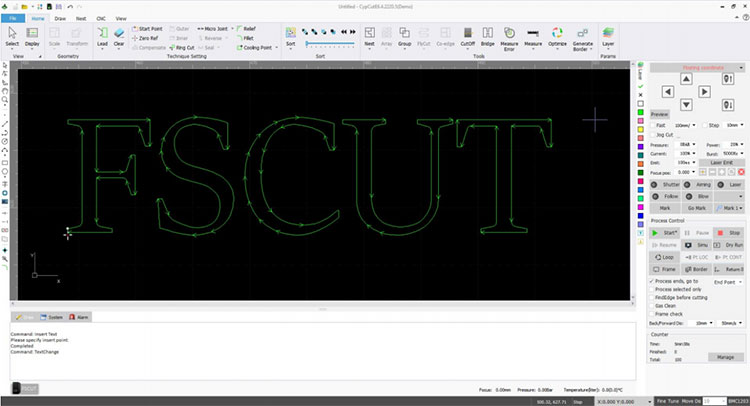

CNC Control System

Pag -andar: Ang sistema ng CNC ay may pananagutan para sa pangkalahatang kontrol at pag -iskedyul ng makina ng pagputol ng laser, tumpak na pamamahala ng bawat detalye ng proseso ng pagputol.

Prinsipyo: Ang sistema ng CNC ay nag -aayos ng mga parameter tulad ng lakas ng laser, bilis ng paggupit, bilis ng feed, at pagtuon batay sa pag -cut ng pagputol ng pag -cutt ng input o programa, na tinitiyak na maayos ang proseso ng pagputol. Ang mga modernong machine ng pagputol ng laser ay karaniwang gumagamit ng mga advanced na control control system na batay sa computer, na nag-aalok ng mataas na antas ng automation.

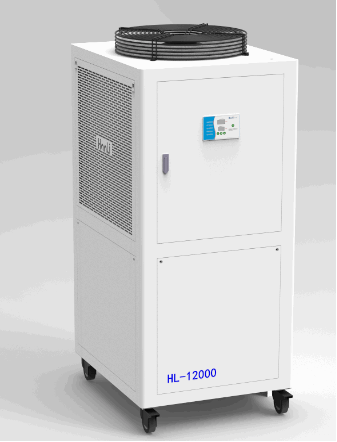

Sistema ng paglamig

Pag-andar: Pinipigilan ng sistema ng paglamig ang sobrang pag-init ng mga kritikal na sangkap tulad ng generator ng laser at pagputol ng ulo sa panahon ng operasyon ng high-power laser, tinitiyak ang matatag na pagganap at katumpakan ng makina.

Prinsipyo: Ang sistema ng paglamig ay gumagamit ng tubig o paglamig ng hangin upang ayusin ang temperatura ng mga pangunahing sangkap sa real time, na pumipigil sa heat buildup na maaaring negatibong epekto sa pagganap. Karaniwan itong nagsasama ng isang coolant tank, pump, at heat exchanger.

Exhaust system

Pag -andar: Ang sistema ng tambutso ay nag -aalis ng usok at nakakapinsalang mga gas na nabuo sa panahon ng proseso ng pagputol, tinitiyak ang isang malinis na kapaligiran sa pagtatrabaho at wastong operasyon ng makina.

Prinsipyo: Ang pagputol ng laser ay bumubuo ng mga makabuluhang halaga ng usok at nakakapinsalang gas. Ang sistema ng tambutso ay gumagamit ng mga aparato ng koleksyon ng alikabok at mga ducts ng bentilasyon upang alisin ang mga particle na ito mula sa pagputol ng lugar, tinitiyak ang isang malinis at ligtas na kapaligiran sa pagtatrabaho.

2. Ang prinsipyo ng pagtatrabaho ng isang makina ng pagputol ng laser

Ang prinsipyo ng pagtatrabaho ng isang makina ng pagputol ng laser ay maaaring mai-summarized tulad ng mga sumusunod: ang laser generator ay gumagawa ng isang high-power laser beam, na ipinapadala sa pagputol ng ulo sa pamamagitan ng optical system. Ang pagputol ng ulo pagkatapos ay nakatuon ang laser beam papunta sa ibabaw ng workpiece. Ang mataas na init mula sa laser ay natutunaw o singaw ang materyal, habang ang mga pantulong na gas ay pumutok ang tinunaw na materyal, na nakumpleto ang tumpak na hiwa.

Mga kalamangan ng pagputol ng laser:

Mataas na katumpakan: Ang laser beam ay sobrang pagmultahin, pagpapagana ng katumpakan ng antas ng micron.

Mataas na bilis ng paggupit: Nag -aalok ang pagputol ng laser ng mataas na bilis ng pagputol, lalo na para sa mga manipis na materyales sa sheet.

Ang pagproseso ng hindi contact: Ang pagputol ng laser ay isang proseso na hindi contact, pag-iwas sa pagsusuot at luha sa mga tool na mekanikal.

Huawei laser

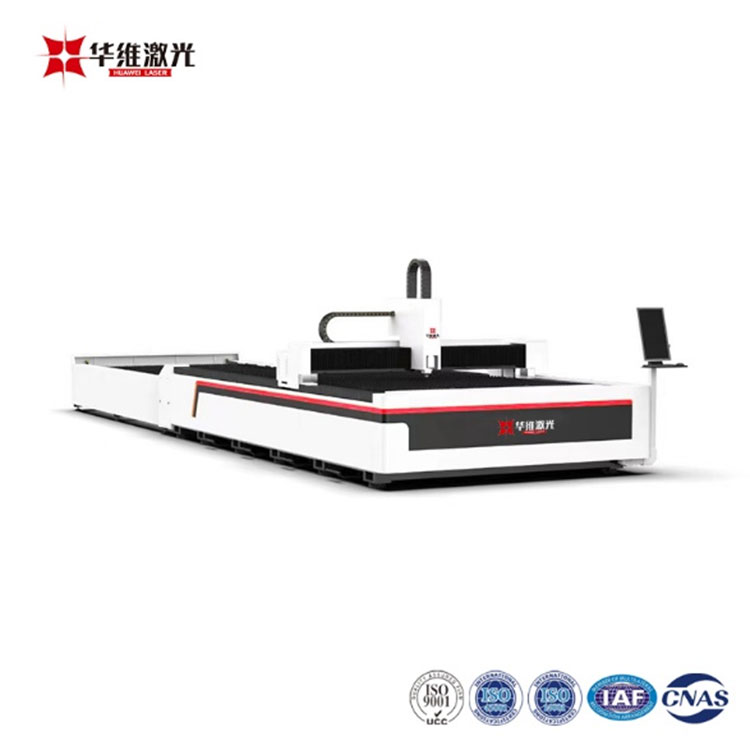

Bilang isang nangungunang tagagawa sa industriya ng kagamitan sa laser, ang Huawei laser ay gumagamit ng mga taon ng makabagong teknolohiya at kadalubhasaan upang magbigay ng mataas na kahusayan, matatag, at tumpak na mga solusyon sa pagputol ng laser. Ang pagpili ng laser ng Huawei ay nangangahulugang higit pa sa pagkuha ng isang high-performance laser cutting machine; Nangangahulugan ito na makakuha ng isang maaasahang kasosyo na nakatuon sa pagsuporta sa iyo sa buong paglalakbay sa iyong paggawa. Sa advanced na teknolohiya at matulungin na serbisyo, ang Huawei Laser's30000W Exchange-Platform Fiber Laser Cutting Machine Maghatid ng pambihirang katumpakan at bilis, pagtugon sa mga pangangailangan ng iba't ibang mga industriya.
